Caméra d'inspection de forages profonds | CAMFOR-HD

Description de la caméra de forage CAMFOR-HD

ALLWAN SECURITY est fabricant depuis 2002 de solutions immergeables et d'inspection vidéo.
Nous proposons des équipements industriels et professionnels au meilleur prix.

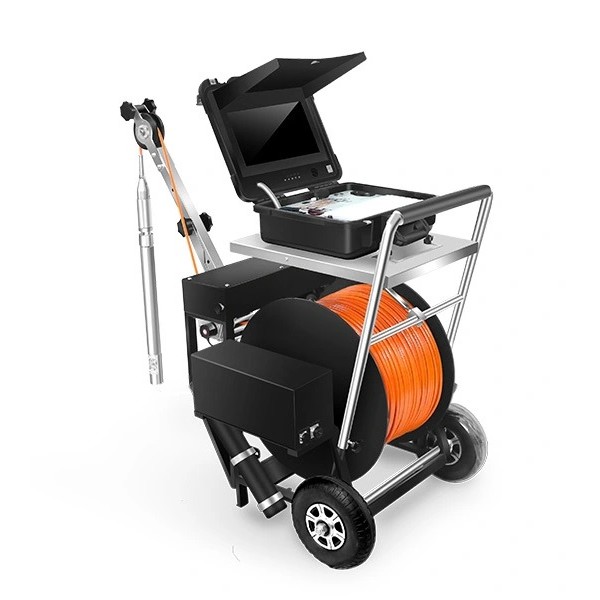

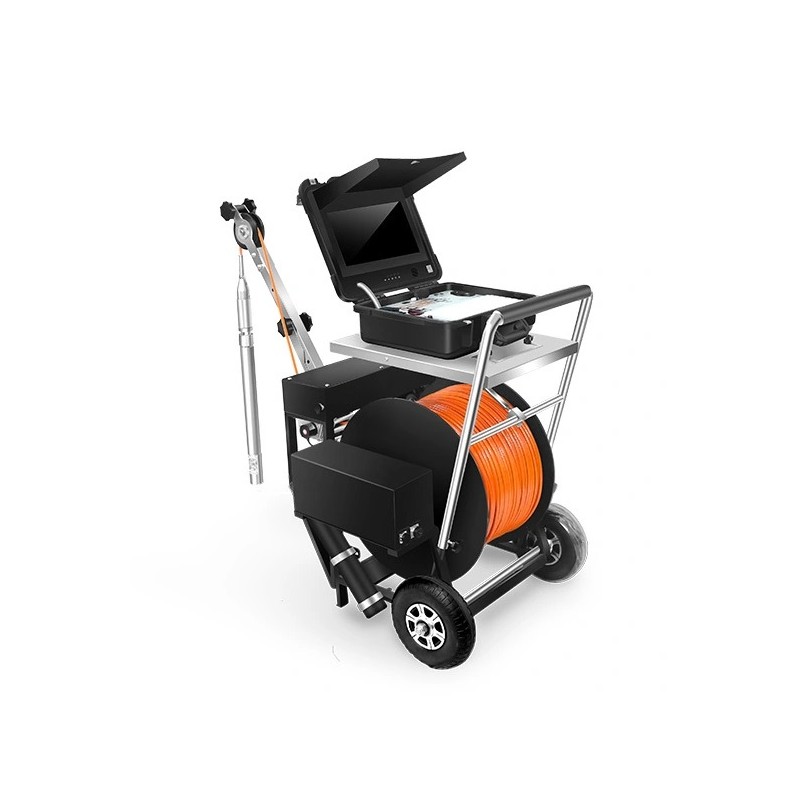

Caméra d'inspection verticale motorisée double visée - piézométriques de 90 à 2000mm de diamètre.

La CAMFOR-HD est une caméra d'inspection de forages piézométriques destinée aux entreprises où les inspections de forages sont fréquentes et à de grandes profondeurs de 200 à 500m (selon modèle).

Nouveauté 2025: Une nouvelle version de caméra d'inspection de puits de forages ALLWAN-SECURITY dotée de fonctionnalités supplémentaires.

La nouvelle CAMFOR-HD est un outil polyvalent tout en un, offrant des technologies permettant d'inspecter tout type de forages, jusqu'à 500m selon modèles.

La tête de caméra rotative dispose de 2 capteurs d'image, une vision axiale et une vision radiale motorisée, ajouté à un éclairage puissant réglable.

Odomètre et compas intégrés

De plus, pour mieux définir la zone de défaut dans les puits de forages, la tête est équipée d'un compas qui vous indique en temps réel à l'écran l'orientation de la caméra latérale (N/NE/E/SE/S/SO/O/NO).

L'odomètre intégré, compteur métrique avec affichage sur l'écran vous informe de la profondeur à laquelle se trouve la caméra, pratique pour définir l'ampleur des travaux à réaliser en cas de défaut.

Centrage et guidage de la caméra au dessus du puits de forage

L'ensemble contient un centreur réglable qui permettra de positionner la caméra sans risque de choc dans le forage à inspecter, tout en épousant les parois et ainsi d'avoir la caméra au centre du puits de forage à contrôler.

En option, le tripod à poulie assure le centrage au dessus du forage et peut même vous permettre de fixer l'enrouleur dans le camion d'intervention.

Ce tripod est un appareil professionnel qui supporte une charge jusqu'à 250Kg, et dispose d'un empattement large qui assure une excellente stabilité.

Avantages

• Trancanage automatique pour aligner correctement le câble lors de la remontée et ainsi bien le répartir sur l'enrouleur, un outil indispensable surtout pour les grandes longueurs de câble.
• Large écran haute luminosité de 13" pour un confort de travail étendu.
• Incrustation de texte dans la vidéo en temps réel, commentaires audio, qui permet de réaliser un diagnostic instantané et complet.
• Chaine protégée par un carénage pour une sécurité des opérateurs renforcée, évite des accidents.
• Roues massives pneumatiques pour faciliter les accès sur terrain accidenté.
• Enrouleur renforcé et stabilisé, fixable dans le camion pour une modularité encore plus évoluée.
• ALLWAN SECURITY vous garantit le meilleur prix.
• En option : Valise renforcée pour stockage de la tête de caméra / Tripod à poulie.




Caméra d'inspection immergeable 500m à double visée Lentille en cristal de saphir Caméra vidéo couleur avec éclairage puissant 10 et 12 leds réglable Grand angle de vue, images claires et nettes Câble disponible 200m ; 300m; 400m et 500m Caméra déconnectable Enrouleur treuil motorisé 230VAC Système de guide câble automatique pour favoriser la remontée et répartir uniformément le câble sur l'enrouleur.
Valise de vision et enregistrement Valise robuste en ABS Ecran vidéo 13" Enregistrement vidéo et audio (commentaires) Clavier pour incrémentation de commentaires texte sur la vidéo Disque dur 128Go fourni Possibilité d'ajouter un micro pour commentaires audio
Accessoires fournis Sac souple pour rangement accessoires Kit de centreurs réglables Cordons nécessaires à l'utilisation Chargeur et adaptateur d'alimentation secteur 1 Clef USB 16Go Manuel d'utilisation en Français, Anglais sur demande.
En option TRIPOD à Poulie 250Kg charge utile, pour centrage au dessus de l'ouvrage à contrôler Valise pour rangement de la tête caméra, permet un stockage sûr de votre matériel et assure une longue durée de vie à votre équipement.

Un enrouleur treuil renforcé et sécurisé

	Grâce au système de trancanage, le câble est enroulé sur toute la largeur du tambour et assure ainsi une répartition uniforme du câble lors de la remontée sans effort. Un système innovant qui préserve également la durée de vie du câble.
L'enrouleur est caréné pour une sécurité maximale des usagers. La chaine d'entrainement est complètement protégée pour éviter tout accident et préserve le système de la poussière. Les opérateurs travaillent en toute sécurité avec un outil performant.
	Le bras de guidage de sortie du câble est réglable en hauteur. Permet de mieux se positionner en fonction du forage à contrôler. Le verrouillage rapide par molettes assure une mise en place immédiate dans perte de temps.

L'inspection télévisée des forages par caméra rotative à double visée

Les puits de forage sont incontournables pour la production d'eau, qu'il s'agit d'un forage chez vous ou en centrale de production pour une commune, mais aussi pour des applications d'irrigation et géothermiques.

Trop souvent délaissé, l'entretien des ouvrages est donc nécessaire pour éviter l'usure des forages. L'inspection de puits de forages par caméra vidéo est impérative pour contrôler l'état des puits et délivrer ensuite un compte rendu clair des investigations au client. Les solutions d'inspection d'Allwan Security sont conçues et fabriquées pour répondre aux exigences de l’article 11 de l’arrêté du 11 septembre 2003, fixant les prescriptions générales applicables au sondage. Un outil professionnel puissant et robuste.

L' article 11 de l'arrêté du 11 septembre 2003 évoque la nécessité de procéder à des diagnostics réguliers, soit tous les 10 ans, avec retrait du matériel d'exploitation du forage.
La réalisation d'un compte-rendu est impérative, dans le but de confirmer la bonne santé du puits ou alors de permettre de trouver une solution d'amélioration et l'optimisation des ouvrages.

Caractéristiques techniques

• Référence : CAMFOR-HD
• Désignation : Caméra d'inspection immergeable 500m en inox
• Type : À double vidée radiale et axiale
• Diamètre : 45mm
• Longueur : 440mm
• Rotation : OUI, 360° en continu
• Eclairage : 6 Leds latérales et 6 leds axiale haute puissance, réglables
• Angle de vision : 120°
• Hublots : Verre inrayable en cristal de saphir.
• Caméra : Couleur Haute résolution HD 1280*1024 avec éclairage puissant double visée vers le bas et le côté.
• Rotation : La caméra est motorisée pour bien contrôler les parois des puits de forage.
• Angle de vue : 120° pour des images claires et nettes
• Diamètres d'inspection : De DN100 à DN2000
• Ergonomie : Caméra déconnectable son connecteur professionnel étanche
• Valise de contrôle vidéo : Système robuste de monitoring vidéo, avec enregistrement sur clef USB et disque interne
• Enrouleur : Industriel motorisé et de terrain pour un transport aisé
• Autres : Enrouleur fixable dans un camion
• Odomètre : Compteur métrique intégré pour affichage de la distance dans la vidéo
• Compas : Oui, intégré avec indication N/NE/E/SE/S/SO/O/NO
