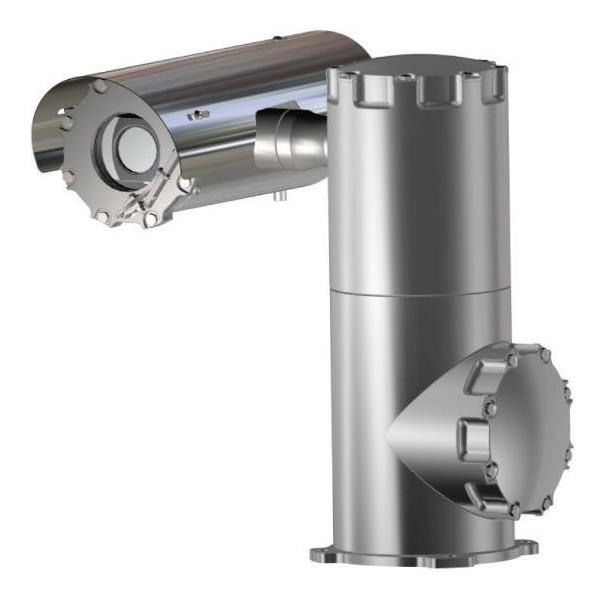

260PTEx Tourelle Atex avec coffret intégré pour caméra

Description

Surveillez les environnements extrêmes avec une précision inégalée

Découvrez la série 260PTEx, une gamme de caissons tourelles motorisés en inox AISI 316L, spécialement conçue pour accueillir des caméras standard, thermiques, analogiques ou IP, dans les zones à risque d’explosion ou les environnements industriels corrosifs et marins.

Certifié ATEX et IECEx pour zones dangereuses

Le caisson 260PTEx est certifié ATEX (II 2 G/D Ex) et IECEx, garantissant une protection maximale dans les zones à atmosphères explosives, typiques des industries pétrochimiques, offshore, chimiques, ou des plateformes portuaires.

Fabrication 100 % inox AISI 316L – Résistance extrême

• Matériau : Acier inoxydable 316L électropoli pour une résistance optimale à la corrosion (salinité, acides, produits chimiques).

• Indice de protection : IP66, IP67, IP68 et IP69 – étanchéité totale à l’eau, à la poussière, aux jets puissants et à l’immersion prolongée.

• Température de fonctionnement : de -60°C à +60°C.

Une tourelle personnalisable selon votre architecture vidéo

Installez votre propre caméra (coaxiale, IP, thermique, fibre optique) grâce à un espace utile généreux de 80 x 80 x 180 mm. Compatibilité étendue et modularité maximale pour s’adapter à chaque besoin terrain.

Options disponibles :

• Convertisseur fibre optique monomode (jusqu’à 20 km)

• IP over coax

• Réservoir et pompe de nettoyage (Atex)

• Câblage tout-en-un avec double presse-étoupe

Motorisation fluide et précise

• Rotation horizontale : 360° sans butée – 0 à 40°/seconde

• Rotation verticale : ±90° – 0 à 20°/seconde

• Précision de repositionnement : 0,04°

• Protocole : RS485 (Pelco-D)

Applications typiques

• Zones ATEX gaz et poussières

• Raffineries et installations pétrolières

• Usines chimiques et plateformes offshore

• Ports et sites maritimes exposés au sel

• Silos, centrales à béton, hangars industriels

Pourquoi choisir le caisson 260PTEx ?

• Fiabilité éprouvée en conditions extrêmes

• Sécurité certifiée pour milieux explosifs

• Polyvalence caméra IP, coaxiale ou thermique

• Design robuste et durable 100 % inox

• Fabrication européenne – support technique dédié

Caractéristiques techniques

Structure & Matériaux

• Matériau : Acier inoxydable AISI 316L

• Finition : Électropolie (aspect brillant)

• Poids : 30,5 kg

• Fixation : 4 perçages Ø11 mm sur un cercle PCD 195 mm

Mécanique & Mouvement

• Rotation horizontale : 360° sans butée (vitesse : 0 à 40°/seconde)

• Rotation verticale : ±90° (vitesse : 0 à 20°/seconde)

• Couple : 20 Nm

• Jeu mécanique : < 0,1°

• Précision de repositionnement : 0,04°

• Limites de rotation : Électroniquement paramétrables

Compatibilité Caméras

• Type de caméras : Standard, thermique, analogique, IP, fibre optique

• Espace utile intérieur : 80 x 80 x 180 mm

Étanchéité & Environnement

• Indice de protection : IP66 / IP67 / IP68 / IP69

• Température de fonctionnement : de -60°C à +60°C

• Essuie-glace : Oui (intégré)

• Entrée de câbles : 1 x M25x1.5

Alimentation & Consommation

• Tensions d’alimentation (chauffage) : 110 VAC, 230 VAC ou 24 VAC

• Consommation électrique :

  • Min : 10 W (veille)

  • Max : 130 W (moteurs et chauffage activés)

Interface & Commande

• Protocole de commande : RS485 (Pelco-D)

Certifications & Conformité

• Certification ATEX :

  • II 2 G Ex db IIC T6/T5/T4 Gb – Température ambiante : -60°C à +60/+75/+80°C

  • II 2 D Ex tb IIIC T85/100/135°C Db – Température ambiante : -60°C à +60/+75/+80°C

• Normes de protection : EN 60529, NEMA 4X

• Résistance vibrations/chocs : EN/IEC 60068-2-6 ; 60068-2-27 ; DNV-CG-0339

• Conformité électromagnétique (EMC) : EN 55035, EN/IEC 61000-6-4, etc.

• Conformité sécurité (LVD) : EN/IEC 62368-1

• Conformité environnement : RoHS 3 (2015/863/UE), DEEE (2012/19/UE)

Options disponibles

• Convertisseur fibre optique monomode 2xSC (20 km, 1310 nm)

• Transmission IP sur coaxial (IP over coax)

• Réservoir et pompe de nettoyage

• Câble pré-assemblé avec double presse-étoupe (2 x M25)

Accessoires

• Support mural en inox 316L (référence 260KB)
