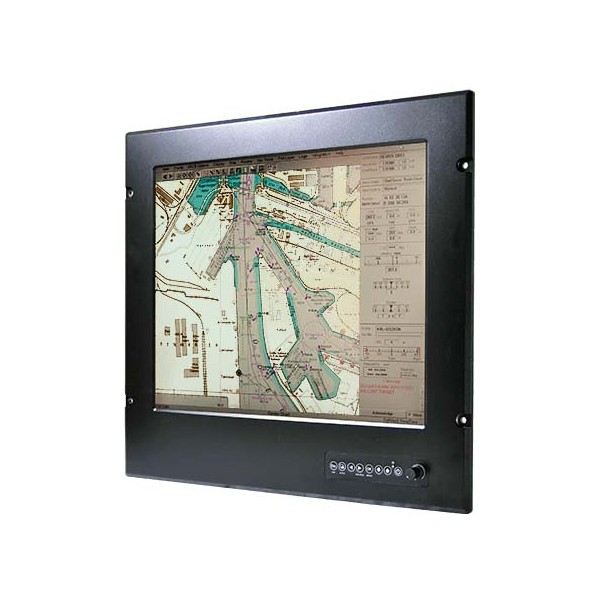

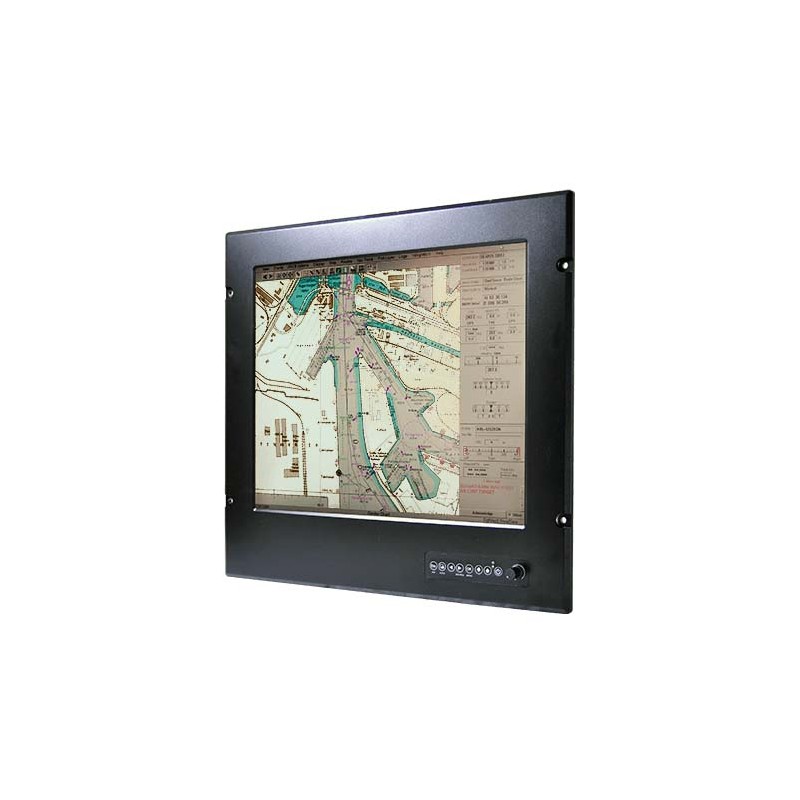

60945-DISP12 Moniteur Marine 12"

Nouveau produit

Sur devis

IACS-E10 IEC-60945 DNV Marine compliant certifié moniteur ecran unité d'affichage IHM marine timonerie passerelle navire bateau batiment navigation GPS sondeur radar

Ecran intégrable 12" pour passerelle

  • Écran naval 12″ ALLWAN modèle 60945-DISP12
  • Disponible en version tactile résistive ou avec surface en verre non tactile
  • Luminosité 500 nits - Option 1000 nits
  • Conçu pour les environnements exigeants en mer
  • Façade étanche répond à la norme IP66
  • Alimentation isolée en 24 V DC assure une intégration sécurisée à bord
  • Compatible avec les signaux vidéo VGA, DVI et AV
  • Conforme aux standards internationaux IEC 60945, DNVGL et IACS E10 (non certifié)

Parfaitement adapté aux passerelles/timoneries des bâtiments navigants.

Plus de détails

Moniteur maritime 12″ 60945-DISP12 – Conforme aux normes IEC 60945

Description

Le modèle 60945-DISP12, écran marin de 12 pouces ALLWAN, s’adresse aux applications navales exigeant fiabilité, robustesse et conformité aux standards internationaux. Conçu en conformité avec les normes IEC 60945 (édition 4), DNVGL-CG-0339 et IACS-E10, ce moniteur s’intègre parfaitement aux postes de navigation, systèmes ECDIS, radars de bord, dispositifs de surveillance maritime et automatismes embarqués.

Affichage performant pour usage marin

Avec son affichage 4:3 en résolution 1024 × 768 pixels, cet écran assure une visualisation nette des données stratégiques. Sa dalle haute luminosité offre 500 nits en standard, avec une option possible jusqu’à 1000 nits pour une lisibilité renforcée en plein soleil ou sur passerelle exposée.

Robustesse adaptée à l’environnement marin

Le boîtier IP66 en façade résiste aux projections d’eau, à la poussière et aux conditions climatiques maritimes. Son châssis en aluminium sans ventilation active évite l’accumulation de poussière interne et réduit la maintenance. L’écran tactile résistif garantit une utilisation précise même avec des gants ou en environnement humide et vibrant.

Connectivité étendue et fonctionnalités avancées

Compatible avec les principales interfaces vidéo (VGA, DVI-D, composite, S-Video), le 60945-DISP12 permet une grande souplesse d’intégration, y compris grâce à sa fonction PIP (Picture-in-Picture), qui autorise l’affichage simultané de deux sources. Un potentiomètre en façade permet un dimming complet de 0 à 100 %, indispensable pour l’utilisation en mode nuit ou en configuration ECDIS.

Alimentation adaptée aux systèmes embarqués

Le moniteur fonctionne nativement sous 24VDC, mais il accepte une large plage de tension de 9 à 36VDC, permettant une intégration facile dans tous types de systèmes électriques embarqués, même en cas de variation de tension.

Applications typiques

  • Systèmes de navigation maritime

  • Consoles de contrôle de navire

  • Radars marins et cartographie électronique

  • Affichage pour salles de commande offshore

  • Intégration dans des environnements certifiés IEC 60945


Caractéristiques techniques

ÉlémentSpécification
Modèle60945-DISP12
Taille écran12.1″ – 245,76 × 184,32 mm
Format / Résolution4:3 – 1024 × 768 pixels
Luminosité500 nits - 1000 nits en option
Contraste1000 :1
Couleurs16,2M
Angles de vueH: 89°/89° – V: 89°/89°
Technologie tactileRésistif (supporte utilisation avec gants)
Verre / options écranDalle tactile par film résistif
Verre AR anti-reflets - Non tactile
Indice de protectionIP66 (face avant), IP54 (arrière)
BoîtierMétal, panneau avant en aluminium renforcé – sans ventilateur
MontageEncastrement panel mount ou support externe via empreinte VESA
Températures de travail–15 °C à +55 °C
Humidité5 %–95 % (non condensée)
Chocs15 G (11 ms)
Vibrations0,7 g selon DNVGL-CG-0339 Classe A
Entrées vidéo1× VGA, 1× DVI‑D, 1× Composite (RCA), 1× S‑Vidéo
Contrôles utilisateurBouton on/off frontal, OSD frontal, potentiomètre de luminosité 0-100%
Ports supplémentaires1× RS‑232 contrôle distant, 1× RS‑232/USB pour écran tactile
Alimentation24 V DC isolée (plage d’entrée : 9–36 V DC)
Consommation35 W typique
Affichage PIPPrise en charge PIP – affichage double source
LED d’étatTémoin d’alimentation
Accessoires inclusCâbles DVI‑D, VGA, RS‑232 tactile, RS‑232 remote, S‑Vidéo, composite, notice
CertificationsCE, FCC
