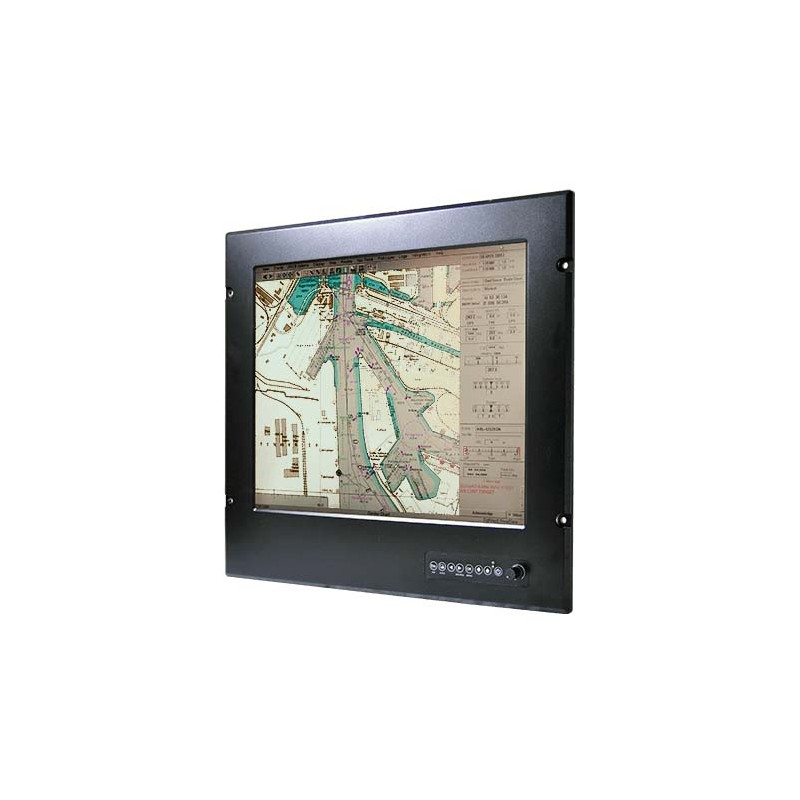

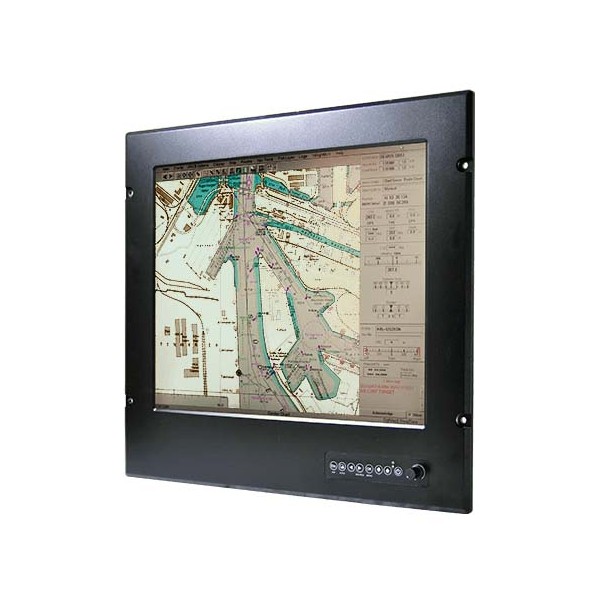

60945-DISP19 Ecran navigation passerelle 19"
Nouveau produit
Ecran marine encastrable 19″ pour applications embarquées exigeantes
- Conforme et certifié DNV / IEC-60945 / IACS-E10
- Disponible avec dalle tactile résistive ou avec une surface vitrée non interactive
- Conçu spécialement pour les contraintes techniques du secteur maritime
- Face avant étanche conforme à l’indice IP66, résistante à l’humidité et à la poussière
- Alimentation isolée en 24 V DC pour une intégration électrique sécurisée à bord
- Compatibilité avec les signaux vidéo VGA, DVI et AV assurée
- Idéal pour les passerelles de navigation, postes de pilotage et salles de commande navales
Ecran CEI-60945 embarqué 19″ pour intégration en console de pilotage
Présentation générale
La référence 60945-DISP19 est un écran professionnel de 19 pouces, développé pour répondre aux exigences sévères du secteur maritime. Robuste et fiable, il satisfait et est certifié aux normes internationales telles que la version 4 de l’IEC 60945, DNVGL-CG-0339 et IACS-E10. Il trouve parfaitement sa place dans les centres de commande embarqués, les installations ECDIS, les radars maritimes, les interfaces de supervision ou les automatismes de bord.
Qualité d'affichage conçue pour l’univers naval
Grâce à son format d’image 4:3 et une définition de 1280 x 1024 pixels, cet écran garantit une restitution fidèle des données critiques. La dalle LCD affiche une luminosité de 400 nits, assurant un bon confort visuel même en conditions de forte lumière ambiante.
Construction durcie pour conditions extrêmes
La face avant est conforme à la norme IP66, protégeant efficacement contre l’humidité, les projections liquides et les environnements poussiéreux. L’ensemble est monté dans un châssis en aluminium scellé sans ventilateur, limitant l’encrassement interne et allégeant la maintenance. La version tactile résistive permet un pilotage précis même en milieu humide ou avec des gants.
Interfaces vidéo et options d’affichage avancées
Ce modèle prend en charge plusieurs standards de connectique vidéo : VGA, DVI-D, composite et S-Video. Il intègre également une fonction PIP (image dans l’image) utile pour afficher deux sources simultanément. Un variateur intégré en façade permet un ajustement fluide de la luminosité de 0 à 100 %, optimisant la lisibilité en mode nuit ou en configuration ECDIS.
Alimentation adaptée aux contraintes navales
Fonctionnant en 24 volts DC natif, le moniteur accepte une large plage de tension (9 à 36 V DC), ce qui facilite son intégration dans différents systèmes électriques embarqués, y compris en cas de fluctuations de courant.
Domaines d’emploi privilégiés
Pupitres de navigation à bord
Consoles de gestion et de pilotage de navires
Systèmes radar et cartes électroniques
Postes de contrôle dans les installations offshore
Environnements conformes aux spécifications IEC 60945
Caractéristiques techniques
| Élément | Spécification |
|---|---|
| Modèle | 60945-DISP19 |
| Taille écran | 19″ – 376.32 × 301.60 mm |
| Format / Résolution | 4:3 – 1280 × 1024 pixels |
| Luminosité | 400 nits |
| Contraste | 1000 :1 |
| Couleurs | 16,7M |
| Angles de vue | H: 85°/85° – V: 80°/80° |
| Technologie tactile | Résistif (supporte utilisation avec gants) |
| Verre / options écran | Dalle tactile par film résistif Verre AR anti-reflets - Non tactile |
| Indice de protection | IP66 (face avant), IP54 (arrière) |
| Boîtier | Métal, panneau avant en aluminium renforcé – sans ventilateur |
| Montage | Encastrement panel mount ou support externe via empreinte VESA |
| Températures de travail | –15 °C à +55 °C |
| Humidité | 5 %–95 % (non condensée) |
| Chocs | 15 G (11 ms) |
| Vibrations | 0,7 g selon DNVGL-CG-0339 Classe A |
| Entrées vidéo | 1× VGA, 1× DVI‑D, 1× Composite (RCA), 1× S‑Vidéo |
| Contrôles utilisateur | Bouton on/off frontal, OSD frontal, potentiomètre de luminosité 0-100% |
| Ports supplémentaires | 1× RS‑232 contrôle distant, 1× RS‑232/USB pour écran tactile |
| Alimentation | 24 V DC isolée (plage d’entrée : 9–36 V DC) |
| Consommation | 45 W typique |
| Affichage PIP | Prise en charge PIP – affichage double source |
| LED d’état | Témoin d’alimentation |
| Accessoires inclus | Câbles DVI‑D, VGA, RS‑232 tactile, RS‑232 remote, S‑Vidéo, composite, notice |
| Certifications | CE, FCC, DNV-CG-0339, IEC60945 4th, IACS E10 |
